У большой ёмкости есть два масштаба: объём продукта внутри и пространство, необходимое для появления самого аппарата на заводе. Высокий резервуар может удачно вписываться в производственную схему, пока его рассматривают стоящим на фундаменте. Доставку, поворот из транспортного положения и подъём нужно показать на отдельной схеме.
Корпус можно привезти собранным, доставить крупными частями или изготовить на площадке. В каждом варианте заказчик получает свою последовательность работ, контроля и санитарной подготовки. Сравнение начинается с одинакового назначения резервуара и заканчивается готовностью установленного участка.
Сравнивать варианты полезно по готовому к работе резервуару на согласованном месте. В расчёт входят доставка, основание, такелаж, подготовка монтажной зоны, испытания и подключение к производству. Тогда цена корпуса получает понятную связь с расходами и сроком запуска.
Какие резервуары сравниваем
Речь идёт о сварных нержавеющих ёмкостях для жидких пищевых продуктов: хранения вина, воды, сиропа или промежуточного продукта. Назначение определяет конструкцию днища, перемешивание, теплообмен и оснащение. Различие между хранением и обработкой продукта подробно показывает отраслевое руководство по ёмкостям. [1]
Перед выбором способа поставки зафиксируйте рабочий и геометрический объём, продукт, температурные режимы, плотность, мойку и требуемый остаток после опорожнения. Укажите наружное или внутреннее размещение, состояние продукта при хранении и необходимость газовой среды. Условия давления и вакуума передайте проектировщику отдельно, вместе со всеми переходными режимами.
Объём и число ёмкостей лучше определить заранее по производственному графику. Для винодельни это отдельная задача планирования танкового парка. Способ доставки затем сравнивается для одинаковой технологической функции и одинакового оснащения.

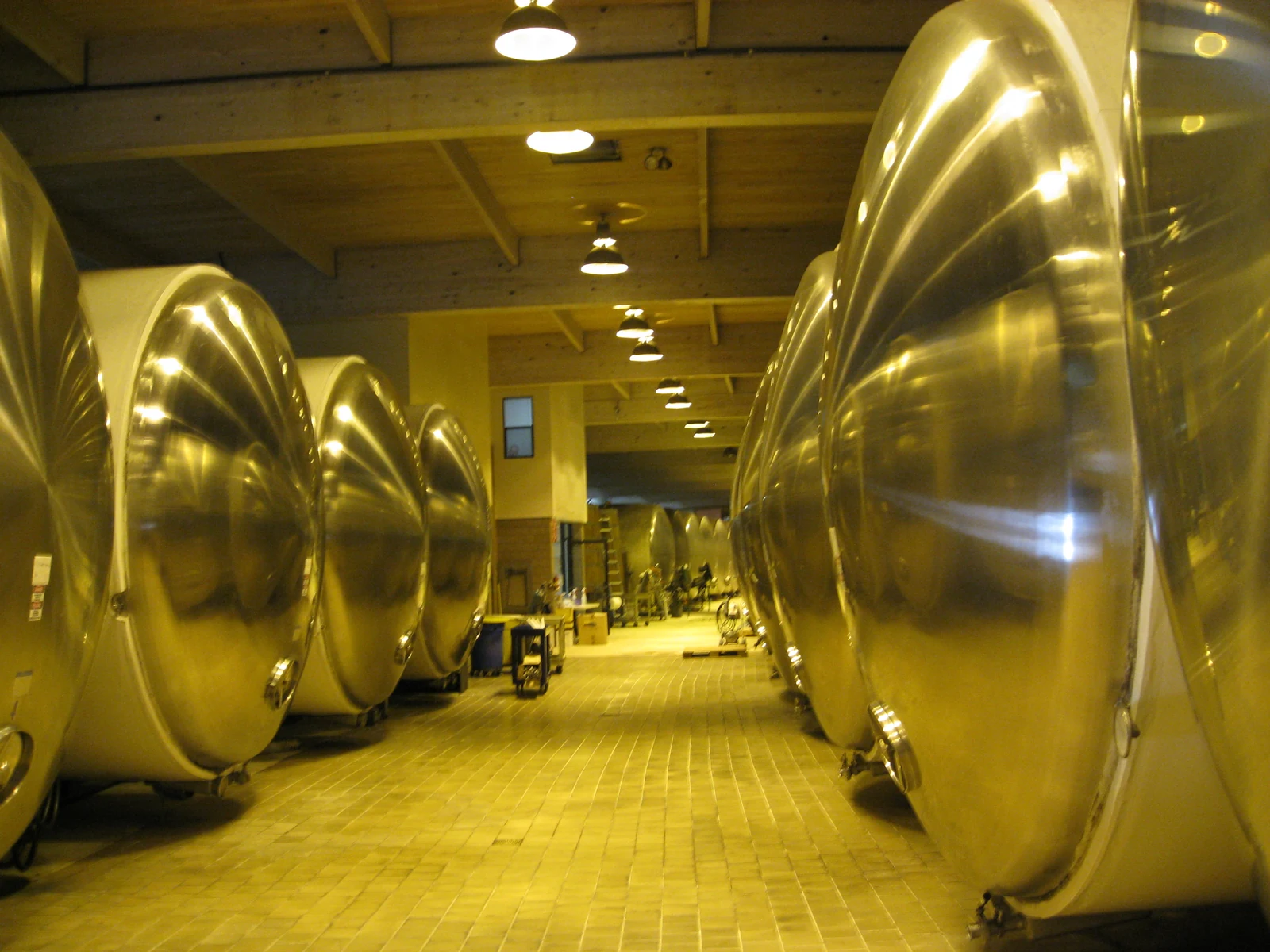

Резервуары для игристого вина Domaine Chandon, Калифорния. Фото: Lynn B. CC BY 2.0.
Проход от автомобиля до фундамента
В исходные данные входит весь маршрут перемещения: подъезд к предприятию, разгрузка, временное хранение, повороты между зданиями и окончательная установка. На каждом участке нужны допустимые габариты, масса и способ удержания груза. Отдельно учитывают упаковку, выступающие патрубки, опорные элементы и такелажную оснастку.
Размер ворот следует проверять по фактическому проходу. На него влияют створки, пороги, кабельные трассы и элементы здания. Для высокой ёмкости важна зона перехода из транспортного положения в рабочее. Маршрут установки проверяют вместе с высотой помещения: аппарат должен пройти повороты и занять рабочее положение.
Составьте маршрутную схему с контрольными размерами и передайте её изготовителю и такелажной организации. Их согласованное решение должно охватывать точки подъёма, временные опоры, последовательность перемещений и условия доступа техники. Возможность движения крана по территории и несущую способность основания проверяют профильные специалисты.
В рабочем графике резервируют время на разгрузку и согласованные ограничения соседнего производства. Если потребуется разборка части ограждения или кровли, в объём проекта включают обследование, необходимые решения и восстановление здания.
Сравнивать по стоимости владения
Об авторе

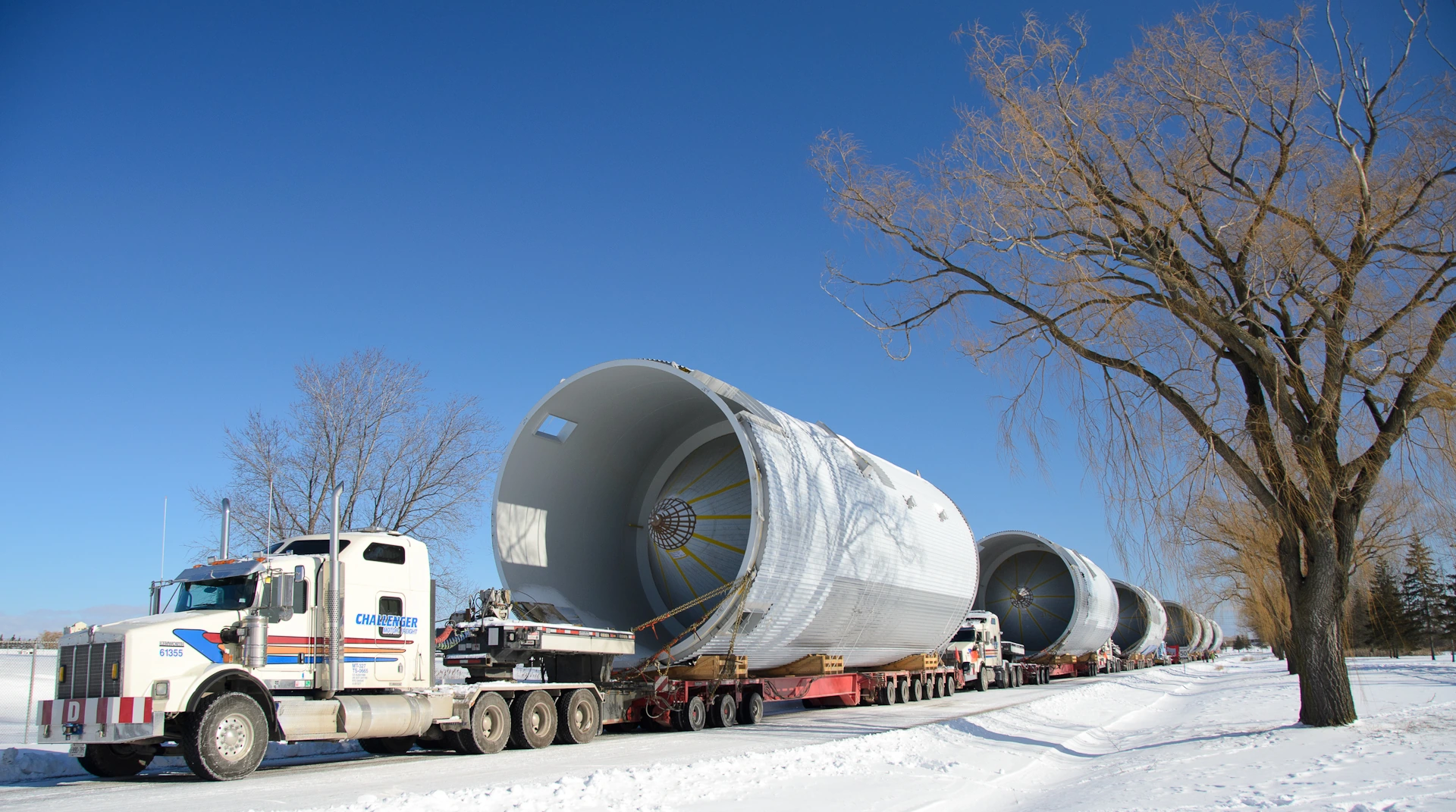

Перевозка крупногабаритных резервуаров на низкорамных платформах в Торонто.
Johnathan Nightingale from Canada · CC BY-SA 2.0. Источник
Заводская поставка: где заканчивается готовность
При заводском изготовлении основные работы с корпусом выполняются в производственной среде изготовителя. В поставку могут входить готовые теплообменные поверхности, изоляция, мешалка, площадки и арматура. Фактическую комплектацию необходимо видеть в спецификации: часть навесного оборудования иногда перевозят отдельно.
До отправки согласуют контрольные размеры, состояние внутренних поверхностей, защиту патрубков и перечень проведённых испытаний. Отдельным пунктом становится транспортная готовность: масса, центр тяжести, монтажные чертежи, допустимые точки приложения усилий и требования к опорам. Эти сведения нужны до выбора машины и крана.
После доставки выполняют входной осмотр и сопоставляют состояние резервуара с документами отгрузки. В акте фиксируют выявленные повреждения, комплектность и условия хранения. Монтажные стыки, выполненные уже на объекте, получают собственную процедуру контроля.
Заводская готовность и готовность участка к выпуску продукта — разные этапы графика. Между ними остаются установка, подключение, проверка оснащения и санитарная подготовка. Ответственного за каждый этап лучше назначить в таблице границ поставки.
Схема доставки резервуара: заводская сборка, перевозка и монтаж на подготовленном основании.
Институт Брожения · © Институт Брожения, 2026. Источник
Сборка на площадке: какие условия подготовить
Изготовление крупных санитарных ёмкостей непосредственно на объекте существует как промышленная практика. В документации изготовителей описаны поставка компонентов и работа специализированных монтажных подразделений. Это подтверждает применимость подхода, а качество конкретного исполнения должно подтверждаться документами и проверками данного проекта. [2]
От подрядчика требуется технологическая последовательность сборки: какие элементы изготовлены заранее, где расположатся монтажные швы, как обеспечиваются доступ и геометрия корпуса. Для действующего завода особенно важны изоляция монтажной зоны от продукта и порядок допуска работ рядом с работающими участками.
Условия площадки включают защиту рабочей зоны от осадков и загрязнений, электроснабжение, газовое хозяйство, место хранения деталей и доступ контрольной службы. Подрядчик должен определить ограничения среды для своих операций и процедуру действий при их нарушении. Запасы материалов и расходников планируют с учётом последовательности монтажа.
В расписании отдельно показывают обработку поверхности и испытания. При их выполнении могут понадобиться временные линии, вода, слив и средства обращения с отработанными растворами. Назначение исполнителя этих работ в договоре позволяет оценить реальную загрузку служб заказчика.
Границы сравнения охватывают весь маршрут до приёмки. Основание, санитарная подготовка, испытания и документы нужны для обоих вариантов.
Институт Брожения. Источник
Сварка, поверхность и санитарная пригодность
Гигиеническая конструкция предусматривает доступность очистки, приемлемую геометрию контактных поверхностей и сварных соединений. Для ёмкости, собираемой на объекте, эти требования должны сохраняться на монтажных швах. EHEDG Doc.8 рассматривает сварку, дренируемость и установку в составе общей гигиенической конструкции. [3]
В плане контроля полезно разделить геометрию, качество соединений и состояние поверхности после обработки. Для каждого объекта проверки задают метод, объём, критерий и документ. Схема швов помогает связать результат контроля с конкретным местом на резервуаре. Обработку скрываемых участков принимают до закрытия изоляцией или облицовкой.
Шероховатость согласуют вместе с методом измерения и расположением контрольных зон. Среднее значение на ровном листе имеет собственный смысл; шов, переход и труднодоступный участок требуют соответствующей проверки. По результатам осмотра должно быть понятно, какие дефекты подлежат исправлению и как принимается исправленный участок.
Цвета побежалости после сварки связаны с изменением поверхностного слоя и его коррозионной стойкости. Очистка, травление и пассивация имеют разные назначения; технологию обработки назначают под материал и состояние поверхности. В руководстве Euro Inox отдельно разобраны удаление сварочных окислов и подготовка поверхности к пассивации. [4]
Кислотную обработку выполняют по утверждённой процедуре, с учётом требований используемых средств и обращения с отходами. В документах приёмки полезно видеть выполненные операции, результат ополаскивания и согласованные признаки готовности поверхности.
Инспекцию швов включить в договор
Об авторе

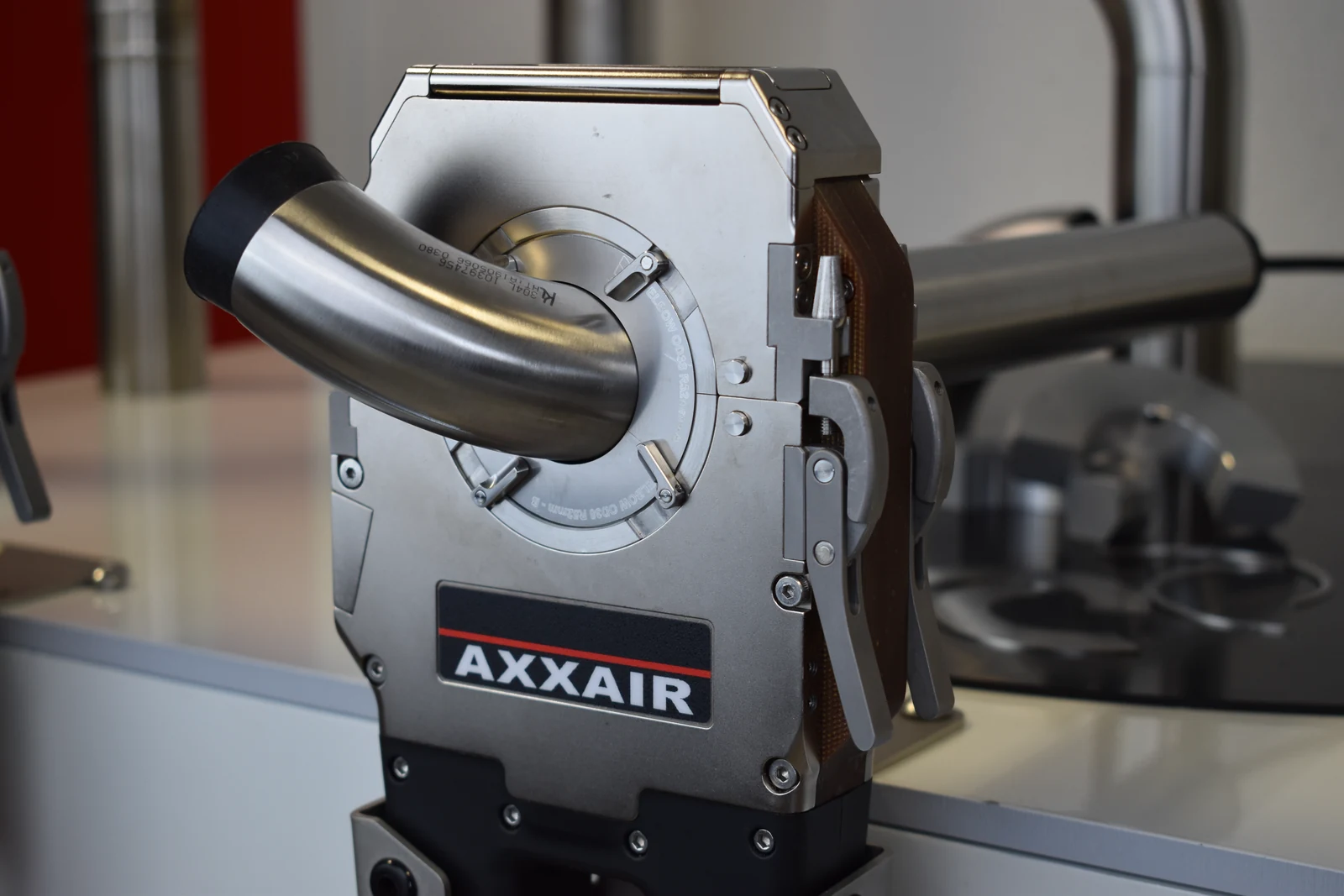

Закрытая головка для орбитальной сварки тонкостенных труб санитарного назначения. Фото Benjam126, 2021, CC BY-SA 4.0.

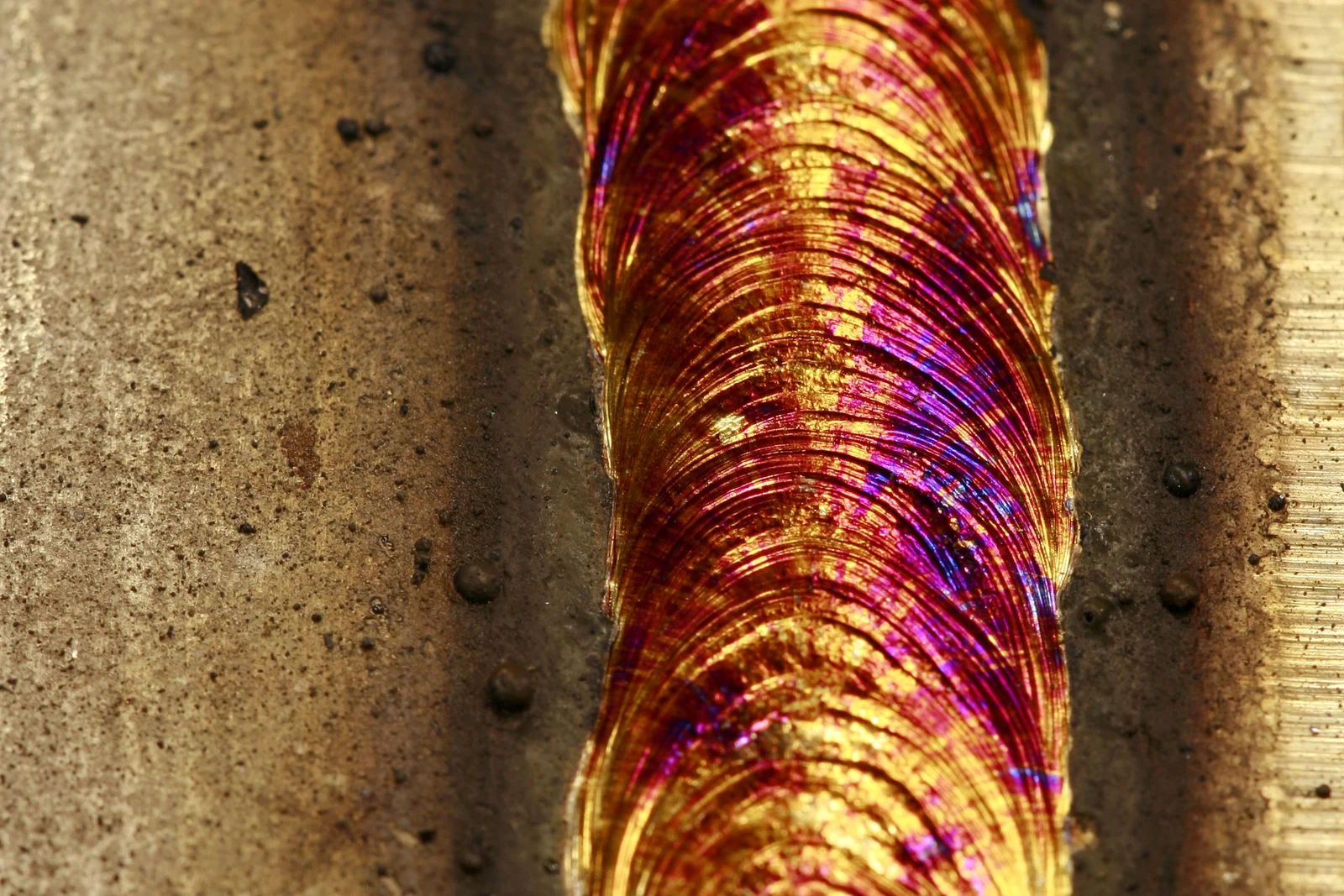

Сварной шов на стали AISI 316L; в источнике указан способ DC MMA. Фото: Tanel Eensoo. CC BY-SA 3.0.

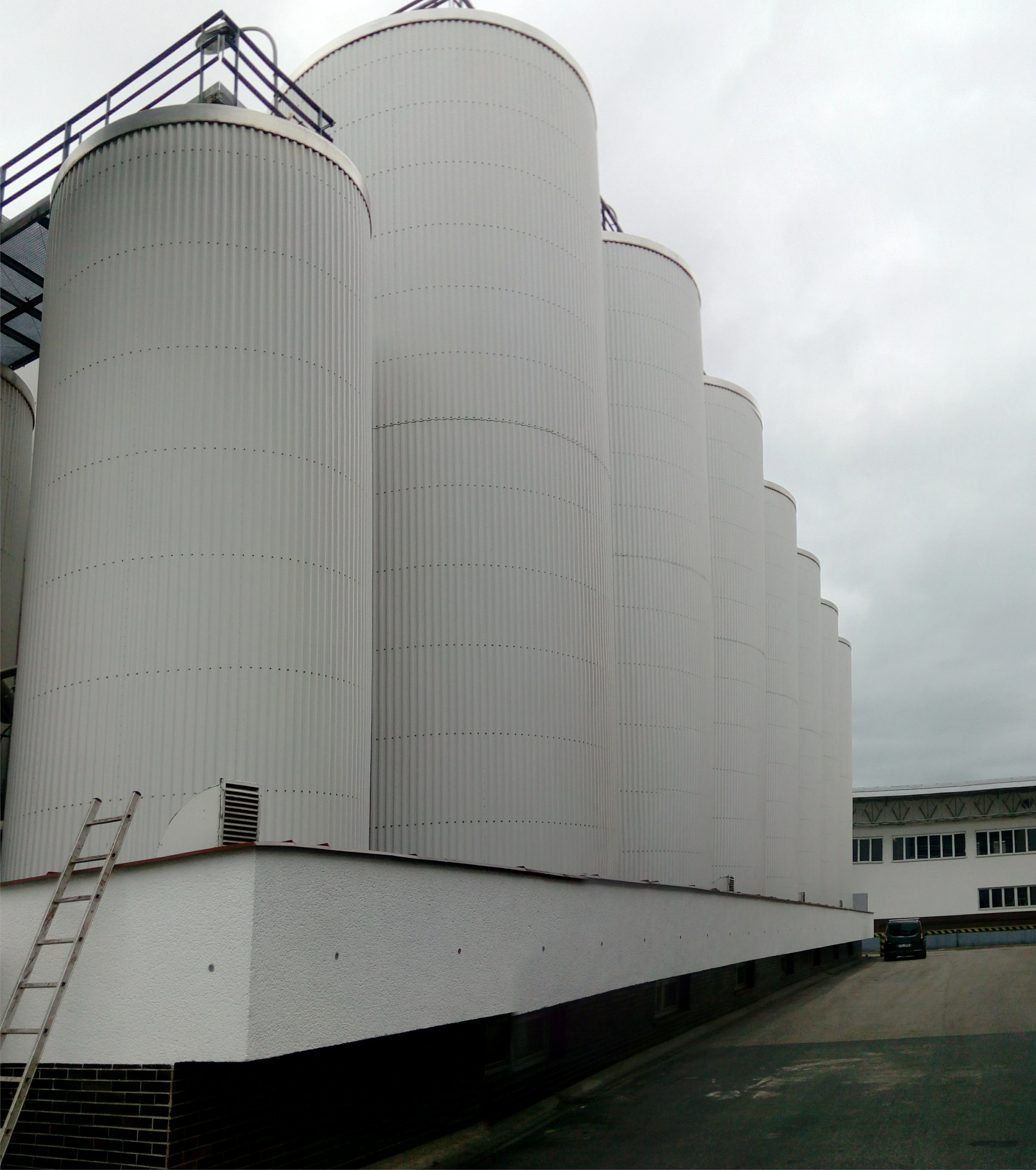

Основание и оборудование вокруг ёмкости
Изготовитель передаёт нагрузки и требования к установке, проектировщик строительной части разрабатывает основание. В исходных данных учитывают собственную массу, заполнение, оснащение и предусмотренные условия эксплуатации. Отклонения основания проверяют по согласованным требованиям до начала установки.
После размещения резервуара должны оставаться подходы к люку, датчикам и арматуре. Требуется маршрут обслуживания мешалки и моющих устройств, если они предусмотрены. При компоновке стоит показать, как извлекается крупный обслуживаемый узел и где размещается подъёмное средство.
Гигиенические требования распространяются на назначенное применение оборудования и предоставляемые изготовителем сведения. Это отражено в области ISO 14159. [5] Поэтому в документации полезно сохранить сведения о разрешённых продуктах, моющих режимах и условиях обслуживания, согласованных для конкретной ёмкости.
Маршруты продукта, мойки и инженерных сред рассматривают вместе с CIP-станцией и существующей холодильной системой. На этом этапе выявляются дополнительные подключения и ограничения ресурсов, которые влияют на готовность резервуара к работе.
Как сравнить полную стоимость и график
Для двух вариантов составьте одну ведомость границ. В каждой строке укажите исполнителя, включённую сумму либо порядок её определения и зависимость от других работ.
Проведите по таблице в сторону, чтобы увидеть все колонки.
| Статья сравнения | Что должно быть определено |
|---|---|
| Корпус и оснащение | Одинаковые функции, материалы и комплектность |
| Доставка | Весь маршрут, перегрузки, разрешительные мероприятия и упаковка |
| Монтаж | Такелаж, временные опоры, рабочая зона и доступ техники |
| Подготовка площадки | Основание, проёмы, ресурсы и восстановление затронутых конструкций |
| Контроль | Методы, объём, приёмочные точки и повторные проверки |
| Подключение | Продукт, мойка, теплообмен, электрика и автоматика |
| Ввод | Санитарная подготовка, испытания, документы и обучение |
Выгоду сборки на объекте определяют сравнением конкретных вариантов поставки и монтажа. На одном предприятии решение определят габариты проезда, на другом — готовность здания или возможность остановки производства. Для графика важна последовательность зависимостей: основание, корпус, контроль, изоляция, подключения и ввод.
Что закрепить в приёмке
Заказчик получает согласованную спецификацию, исполнительные чертежи, документы материалов, результаты контроля и испытаний, инструкции и сведения об установленном оснащении. Перечень адаптируют к назначению аппарата и применимым требованиям. Испытательную среду, нагрузку и процедуру заранее назначает ответственный проектировщик.
В программу включают геометрию и комплектность, герметичность предусмотренных полостей, работу оснащения и проверку очистки по принятой процедуре. Полезно разделить приёмку корпуса и подтверждение технологической готовности всего участка: так отклонение получает конкретное место и ответственного.
Для сравнения предложений на резервуары Институту Брожения можно передать технологическое назначение, объёмы, план площадки и два варианта комплектации. Это позволит составить сопоставимый объём поставки и определить, какие данные ещё нужны изготовителю и монтажной организации.
Обсудить задачу производства
Сравнить варианты поставки
Источники
- Dairy Processing Handbook. Глава Tanks, редакция онлайн-руководства 2025: назначение, хранение и технологические ёмкости.
- Food and Dairy Processing Equipment. Разделы о доставке, монтаже и изготовлении на площадке. Техническая брошюра изготовителя, 2017.
- EHEDG. Doc.8, Hygienic Design Principles. Third edition, 2018. Разделы 6.3–6.7.
- Crookes R. Pickling and Passivating Stainless Steel. Euro Inox, second edition, 2007.
- ISO 14159:2002. Safety of machinery — Hygiene requirements for the design of machinery. Открытое описание области применения.
