В предложении на тангенциальный фильтр указаны площадь мембран и производительность. Винодельне предстоит решить более конкретную задачу: обработать партию вина в доступное время, сохранить её качество и получить предсказуемый выход продукта. Для этого потребуется согласовать свойства вина, продолжительность полного цикла, остаток в установке и условия мойки.
Кроссфлоу позволяет организовать осветление с многократным использованием мембран и без намывания слоя кизельгура. Его экономический результат зависит от того, насколько выбранная установка соответствует ассортименту, размерам партий и производственному календарю предприятия.
Сначала определяют, какое вино предстоит фильтровать

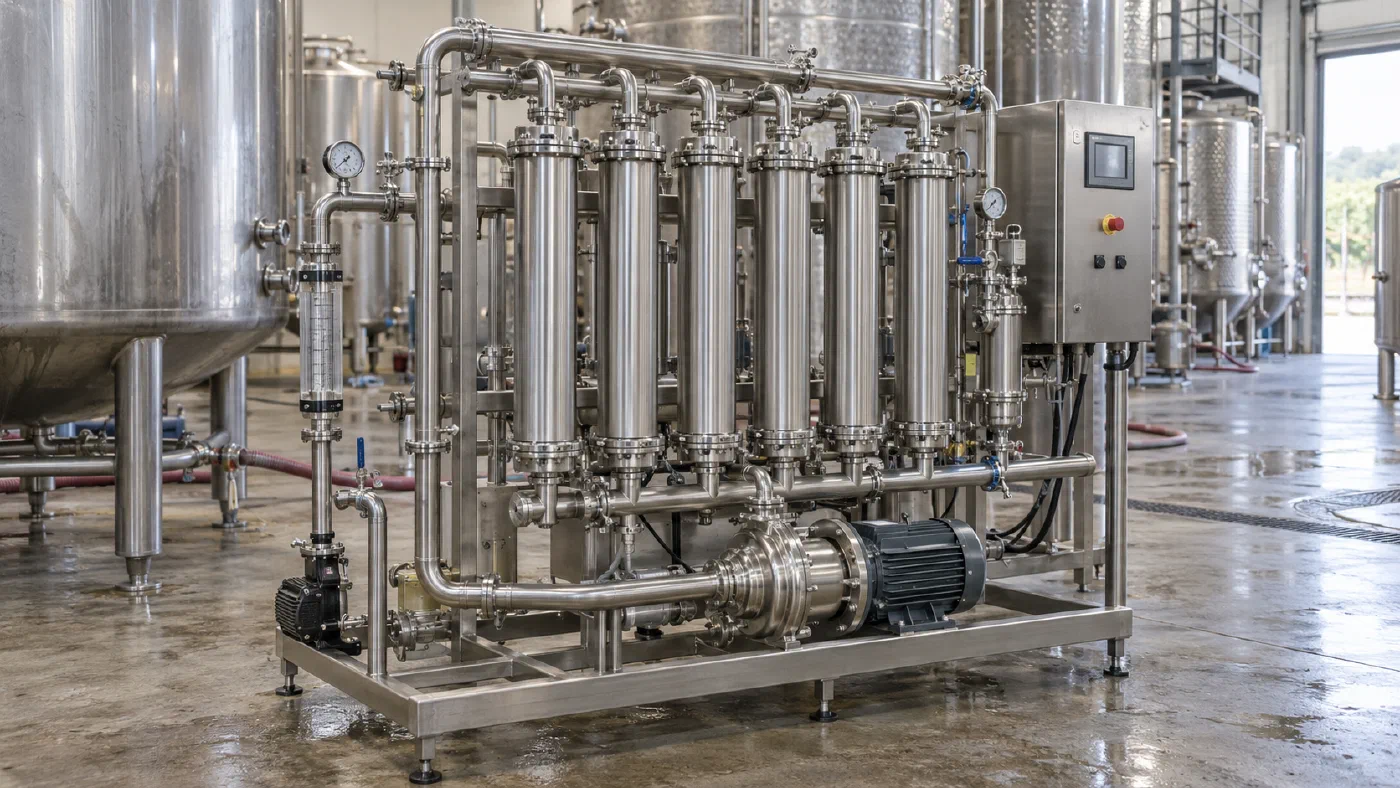

При тангенциальном фильтровании вино движется вдоль поверхности мембраны. Часть жидкости проходит через неё и поступает в приёмную ёмкость. Эту фракцию называют пермеатом. В циркуляционном контуре остаётся ретентат — жидкость с постепенно возрастающим содержанием задержанных компонентов. Движение вдоль мембраны помогает ограничивать накопление отложений; устойчивость потока зависит также от состава продукта и режима работы.
Для подбора оборудования важно определить место операции в технологическом маршруте. Молодое вино после снятия с осадка, подготовленное тихое вино, сусло, концентрированные осадки и игристый продукт создают разные нагрузки. Их обработка требует соответствующих каналов, насосов, арматуры и программ управления.
| Поток | Что влияет на подбор |
|---|---|
| Подготовленное тихое вино | Фильтруемость, температура, размер партии, требования последующей операции |
| Молодой виноматериал после брожения или оклейки | Дрожжи, характер взвесей, остатки препаратов, допустимая предварительная обработка |
| Игристое вино с растворённым CO₂ | Изобарическое исполнение, температура и противодавление во всём маршруте |
| Сусло и осадки | Содержание твёрдых веществ, вязкость, геометрия каналов, предельное концентрирование |
В заявке на тангенциальный фильтр для вина стоит сразу перечислить все планируемые применения. Возможность обработки осадков или игристого продукта поставщик подтверждает для выбранной конфигурации. Это влияет на стоимость, комплектацию и условия эксплуатации.
Почему прозрачность вина даёт лишь часть исходных данных
Мутность, выраженная в NTU, характеризует рассеяние света. Для прогноза работы мембраны дополнительно нужны сведения о природе взвесей и растворённых компонентах. Визуально прозрачное вино может содержать вещества, которые образуют отложения и затрудняют прохождение жидкости.
Австралийский институт исследований вина обращает внимание: даже мутность менее 1 NTU допускает проблемы при окончательном мембранном фильтровании. Лабораторная оценка фильтруемости помогает выявить риск, а испытание на тангенциальной установке показывает поведение продукта в её циркуляционном режиме.
Поэтому вместе с анализом вина поставщику передают историю его подготовки: снятие с осадка, оклейку, ферментативные обработки, стабилизацию, выдержку на дрожжах и купажирование. Существенны применявшиеся препараты, время выдержки после обработки и фактическая температура.
Для пробного фильтрования полезно выбрать типичное вино и наиболее сложный продукт, регулярно встречающийся в программе предприятия. Если в ассортименте есть особенно чувствительное ароматическое вино, его оценивают отдельно. Так подбор охватывает и производительность, и сохранение нужного стиля.
Производительность оценивают за весь цикл
Расход в начале фильтрования показывает состояние установки в конкретный момент. По мере обработки партии на мембране накапливаются отложения, а ретентат концентрируется. Расход может снижаться. Короткие промывки и переключения дополнительно меняют объём, получаемый за час.
Для сравнения предложений нужны три показателя:
- средний расход пермеата за этап фильтрования;
- объём кондиционного вина после завершения партии;
- полное время занятия установки до готовности к следующему циклу.
В полное время входят подключение, запуск, фильтрование, конечное концентрирование, освобождение системы от продукта, мойка и проверка готовности. При частой смене небольших партий эти операции занимают существенную долю рабочего дня.
Средний удельный поток через мембрану выражают в л/(м²·ч). Его определяют как объём пермеата, делённый на рабочую площадь и время измерения. В протоколе оговаривают, включены ли в это время обратные промывки и короткие паузы. Тогда два предложения можно сравнить в одинаковых условиях.
Повышение давления тоже требует обоснования. Перепад между стороной исходного вина и стороной пермеата называют трансмембранным давлением (TMP). На некоторых продуктах его увеличение уплотняет отложения, поэтому рабочий режим выбирают по поведению потока и допустимой нагрузке на мембрану. Это подтверждено исследованиями винных коллоидов.
Из практики автора
Мембранный фильтр сложно оценивать по литрам в час, когда остальные исходные данные отсутствуют. Для расчёта площади и выбора мембраны требуется целый набор факторов. У изготовителей есть ориентиры, но даже заявленные диапазоны производительности иногда различаются в несколько раз — в зависимости от продукта и условий.
Меня прежде всего интересуют температура, мутность, условия работы, содержание коллоидов и объём партии. Дальше выясняем, какой объём предстоит обрабатывать ежедневно и сколько времени выделено на эту операцию. Мутность в единицах NTU даёт часть картины: вина с похожими показателями могут вести себя на мембране по-разному.
Если производственная схема действительно требует 5000 л/ч, запас производительности нужно обосновать для конкретного вина. Ориентируемся на сложные партии, спад потока в ходе работы и фактический цикл. Иначе знакомство с настоящей производительностью произойдёт уже на заводе, когда фильтр куплен и встроен в технологию.
Как рассчитать площадь мембран
Предварительный расчёт связывает объём, который должен пройти через мембраны, доступное время фильтрования и средний удельный поток:
A = V / (t × J),
где A — рабочая площадь, м²; V — объём пермеата на рассчитываемом этапе, л; t — время этого этапа, ч; J — средний удельный поток, л/(м²·ч).
Рассмотрим условную задачу: за восьмичасовую смену требуется получить 30 000 л кондиционного фильтрата. На подготовку, завершение операции, мойку и проверку готовности предварительно выделены два часа. Для фильтрования остаётся шесть часов. Исходная партия должна дополнительно покрывать остатки и другие учтённые фракции; её объём определяют отдельным материальным балансом.
| Сценарный средний поток, л/(м²·ч) | Расчётная площадь для 30 000 л за 6 ч, м² |
|---|---|
| 40 | 125,0 |
| 65 | 76,9 |
| 90 | 55,6 |
Это условные сценарии для проверки чувствительности расчёта. Значение потока и продолжительность вспомогательных операций предстоит подтвердить на продукте предприятия. Таблица показывает практический смысл испытания: принятый средний поток способен изменить требуемую площадь более чем вдвое.
Далее выбирают доступную модульную конфигурацию, проверяют пиковые партии и составляют расписание. Возможность добавить мембраны в будущем также требует проверки: насосы, автоматика, трубопроводы и инженерные подключения должны поддерживать расширенную конфигурацию.
Керамические или полимерные мембраны
Материал мембраны задаёт часть характеристик установки. На результат влияют также размер и распределение пор, поверхность активного слоя, геометрия каналов, корпус, уплотнения и режим циркуляции.
Керамические модули часто допускают интенсивную санитарную обработку. Их конкретные пределы определяет вся сборка, включая прокладки и обвязку. При эксплуатации учитывают механические воздействия и температурные переходы. Полимерные мембраны имеют собственные ограничения по температуре, химии и перепадам давления; требования различаются для разных полимеров и конструкций.
Сравнение удобно проводить по пяти вопросам:
- Как установка работает на типичном и сложном вине предприятия?
- Какие режимы мойки разрешены для всего модуля?
- Как проверяют восстановление проницаемости и целостность?
- Сколько энергии и труда требуется на полный цикл?
- Каковы стоимость, сроки поставки и процедура замены мембран?
Исследования отдельных мембран дают полезные сведения о механизмах загрязнения и восстановлении потока. Для закупки эти сведения дополняют испытанием конкретной конфигурации. Срок службы и расход энергии оценивают по документированным условиям работы, наработке и обслуживанию.
Из практики автора
Керамическую мембрану иногда заранее считают лучшим решением. Я бы начал с условий конкретного производства. Стоимость модуля и его замены бывает существенной, поэтому качество мойки, соблюдение режимов и последствия повреждения нужно обсуждать сразу. Замена мембраны может превратиться в отдельное мероприятие: закупка, сроки доставки, остановка, установка и повторная проверка работы.
За рубежом встречается полезная практика: взять фильтр в аренду и посмотреть, как он работает на собственном вине. При доступности разных установок можно сравнить керамические и полимерные мембраны, проверить реальные режимы и затем выбрать постоянное оборудование. Для российского предприятия такую возможность нужно выяснять отдельно у поставщиков: важны доступность машины, условия временного использования и сопровождение испытания.
Опыт на своём продукте помогает обсуждать уже конкретный результат: производительность, мойку, выход вина и дальнейшие эксплуатационные расходы.
Куда уходит вино и как учитывать потери
После фильтрования в системе остаются несколько фракций: конечный ретентат, жидкость внутри модулей и трубопроводов, пробы, пусковые и переходные сливы. Часть вина может быть возвращена в технологию или извлечена при согласованном способе освобождения установки.
Материальный баланс должен закрывать всю исходную партию:
Исходное вино = кондиционный фильтрат + отдельно учтённый ретентат + остатки + пробы и сливы.
Фракцию, дополнительно восстановленную и принятую как кондиционный продукт, включают в его объём однократно. Для переходных фракций проверяют разбавление и качество. Отдельно определяют дальнейшее использование ретентата, стоимость его обработки и долю окончательных потерь.
Размер партии имеет прямое экономическое значение. Если условный неизвлекаемый остаток составляет 100 л, для партии 1000 л это 10%, а для партии 30 000 л — около 0,33%. Это арифметический пример, позволяющий оценить влияние внутреннего объёма системы; фактический остаток определяют испытанием.
Для партии 30 000 л улучшение выхода на один процентный пункт сохраняет 300 л вина. При ста таких партиях за год получается 30 000 л. Денежный эффект рассчитывают по внутренней ценности продукта на данной стадии и возможности его дальнейшей реализации.
Как сохранить качество и подготовить вино к розливу
Во время испытания контролируют температуру и растворённый кислород до и после установки. Энергия циркуляционных насосов частично переходит в тепло. Герметичность соединений, состояние уплотнений, удаление воздуха при запуске и схема принимающей ёмкости влияют на газообмен.
Для игристого вина требуется согласованный закрытый маршрут под давлением. Контролируют условия на подаче, стороне пермеата, в циркуляционном контуре и принимающей ёмкости. Температура, локальные потери давления и работа насосов должны обеспечивать сохранение CO₂. Связь аппарата с последующими операциями разобрана в статье о подборе акратофора.
Влияние фильтрования на аромат и состав вина оценивают применительно к продукту. В исследовании молодого белого вина Malvar с ультрафильтрационной мембраной выявлены изменения отдельных ароматических соединений. Исследование промышленных красных вин показало иной результат по сенсорным характеристикам. Отличаются вина, мембраны и технологические схемы. Для чувствительного продукта сравнительные пробы и дегустация помогают проверить решение на собственном ассортименте.
Микробиологическую готовность устанавливают по подтверждённому задержанию целевых микроорганизмов, применимому контролю целостности и санитарному состоянию всей цепочки. Номинальный размер пор — одна из характеристик мембраны. Программу окончательного фильтрования определяют вместе с требованиями розлива и риском конкретного вина. После фильтра существенны принимающая ёмкость, трубопровод и наполнитель; их согласование рассмотрено в материале о линии розлива вина.
Что должна подтверждать мойка
После безразборной мойки (CIP) проверяют три результата: удаление продуктовых загрязнений, отсутствие недопустимых остатков моющих веществ и восстановление гидравлической проницаемости. Микробиологическую готовность подтверждают отдельно по санитарной программе предприятия.
Проницаемость на воде измеряют при согласованных температуре, давлении и качестве воды. Сравнение с исходным эталоном позволяет проследить изменение состояния мембран. Этот показатель дополняют контролем остаточной химии и предусмотренными микробиологическими анализами.
У поставщика запрашивают разрешённые реагенты, температуру, концентрацию, длительность стадий, расходы воды и критерии завершения. Потребление ресурсов за цикл включают в расчёт производительности и затрат. Общие принципы согласования моющих маршрутов описаны в статье о подборе CIP-станции.
Как сравнить предложения поставщиков
До запроса предложений собирают ассортимент, размеры партий, производственное окно, историю обработки вина и параметры площадки. Отдельно фиксируют требуемое качество фильтрата и последующие операции. График ёмкостного парка винодельни показывает, когда доступны подающие и принимающие танки.
| Что сравнивать | Что подтвердить в предложении и испытании |
|---|---|
| Полезный выпуск | Кондиционные литры за полный цикл на согласованном вине |
| Работа мембран | Активная площадь, средний поток, температура, TMP и режим циркуляции |
| Минимальная партия | Устойчивый запуск, фактические остатки, выход продукта |
| Потери | Баланс всех фракций, ретентат, вытеснение и дальнейшее использование остатка |
| Качество | Мутность, кислород, CO₂ при необходимости, сравнительные пробы и микробиология |
| Мойка | Время, ресурсы, восстановление проницаемости, химическая и санитарная готовность |
| Автоматизация | Датчики, регулируемые параметры, переключения, защиты, журнал цикла и экспорт данных |
| Эксплуатация | Мембраны, уплотнения, сервис, сроки восстановления и обучение |
Пробный прогон полезно проводить до согласования окончательной комплектации. Во время него записывают расход во времени, полученный объём, температуру, давление, промывки и остановки. Затем учитывают остаток, длительность мойки и готовность к повторному циклу. Краткая демонстрация дополняется опытом, который отражает запланированную продолжительность обработки и концентрирование партии.
По результатам испытания стороны фиксируют условия гарантии: характеристики исходного вина, допустимые предварительные обработки, температурный режим, объём партии, полезный выпуск, качество и ресурсы. Так появляется техническая база для приёмки оборудования.
Из практики автора
Потери вина по одним документам сравнить сложно. Труд оператора тоже требует отдельного разбора. Мы вместе с изготовителем или поставщиком буквально пошагово проходим будущую работу: кто подключает фильтр, как готовит его к производству, что делает при запуске, какие действия выполняет в ходе обработки, как завершает партию и моет оборудование.
Желательно разбирать это с будущим оператором и руководством по эксплуатации. Здесь возникает практическая сложность: паспорт на будущий фильтр может ещё отсутствовать, поскольку его оформляют под конкретную единицу оборудования. Тогда запрашиваем доступные инструкции, описание операций и обсуждаем конфигурацию, которую предлагают заказчику.
В нашей практике есть опыт совместных конференций заказчика и изготовителя. Мы выступаем посредником в этом обсуждении: помогаем винодельне сформулировать свои условия и получить понятные ответы от производителя, в какой бы стране он ни находился. Особое внимание уделяем позиции конечного пользователя — ему предстоит работать с этим оборудованием каждый день.
В итоге считаем стоимость обработки одного литра вина в согласованных условиях, фиксируем состав затрат и используем этот показатель для следующих сравнений. Тогда в обсуждении появляются реальные потери, время людей, мойка, мембраны и сервис — всё то, с чем предприятие будет жить после покупки.
Ключевые выводы
Подбор кроссфлоу для вина начинается с ассортимента, размеров партий и технологического маршрута. История обработки и испытание сложного продукта помогают обосновать средний поток и требуемую площадь мембран.
Полезный выпуск рассчитывают за полный цикл, включая мойку и готовность к следующей партии. Материальный баланс показывает выход кондиционного вина и дальнейшую судьбу каждой остаточной фракции.
Мембраны сравнивают по работе на продукте, допустимой санитарной обработке, расходу ресурсов и условиям обслуживания. Качество вина и микробиологическую готовность включают в программу проверки вместе с производительностью.
Для экономического сравнения учитывают закупку и монтаж, энергию, воду, химию, труд, замены мембран, сервис и стоимость потерь. Деление этих затрат на полезный объём обработанного вина позволяет оценить стоимость одного литра в одинаковых производственных условиях.
В Институт Брожения можно передать ассортимент, размеры партий, график фильтрования и розлива, анализы и историю подготовки вина, а также предложения поставщиков. Эти данные служат основой для консультации по подбору оборудования, расчёта производственного цикла и подготовки программы испытания.
Источники
- OIV. International Code of Oenological Practices: Filtration; Sterilising Filtration; Application of Membrane Techniques.
- Australian Wine Research Institute. Filtration — Physical Removal of Microorganisms; Microbiological Stability — Sterility Check; Gas Adjustment.
- El Rayess Y. et al. Cross-flow Microfiltration Applied to Oenology: A Review. Journal of Membrane Science, 2011.
- El Rayess Y. et al. Cross-flow Microfiltration of Wine: Effect of Colloids on Critical Fouling Conditions. Journal of Membrane Science, 2011.
- Prodanov M. et al. Tangential-flow Membrane Clarification of Malvar Wine: Incidence on Chemical Composition and Sensorial Expression. OENO One, 2019.
- Trevisan M. et al. Silicon Carbide Membranes in Œnology: A Laboratory-scale Study. OENO One, 2020.
- McRae J. M. et al. Effect of Commercial-scale Filtration on Sensory and Colloidal Properties of Red Wines over 18 Months Bottle Aging. American Journal of Enology and Viticulture, 2017.
